PIX500
12kV空气绝缘开关柜
属于 SeT Series

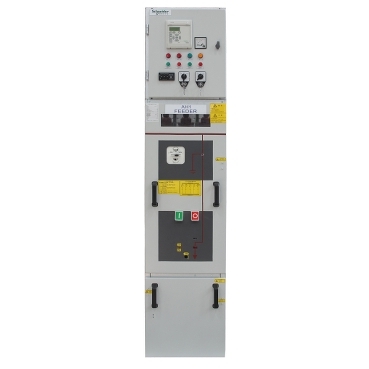

PIX500 是 PIX家族中的一款12kV空气绝缘一次开关设备，配置了HVX固封式真空断路器和SGN12三工位隔离开关(均可选电动操作)，PIX500 可理想地应用于有轨电车，桥梁，隧道，预装式变电站等一次配电领域。
特性
额定电压：12 kV
工频耐受电压：42/48 kV
雷电冲击耐受电压：75/85 kV
额定主母线电流：4000A
额定馈线电流：1250A
额定短时耐受电流：31.5 kA 4s
IP等级：IP4X(可选更高)
内部电弧等级：IAC A FLR 31.5 kA 1s
工频耐受电压：42/48 kV
雷电冲击耐受电压：75/85 kV
额定主母线电流：4000A
额定馈线电流：1250A
额定短时耐受电流：31.5 kA 4s
IP等级：IP4X(可选更高)
内部电弧等级：IAC A FLR 31.5 kA 1s
优势
>减少60%配电室占地面积
柜宽仅500mm
可靠墙安装，柜前仅需1m操作通道
>安全可靠免维护
主回路固定联接，生命周期内不需要摇进摇出维护
>绿色升级
具有GIS(SF6气体柜)产品结构和特点，同时采用空气绝缘，无SF6给环境带来的影响
>智能领航者，助力“智慧制造”
支持远程电动操作，参数在线监控
柜宽仅500mm
可靠墙安装，柜前仅需1m操作通道
>安全可靠免维护
主回路固定联接，生命周期内不需要摇进摇出维护
>绿色升级
具有GIS(SF6气体柜)产品结构和特点，同时采用空气绝缘，无SF6给环境带来的影响
>智能领航者，助力“智慧制造”
支持远程电动操作，参数在线监控
应用
有轨电车，桥梁，隧道，塔吊，预装式变电站，移动式变电站等
