概述
经过上百年的开关技术的发展，施耐德电气作为配电领域的领导者之一，一
直以来都在中压开关方面保持着技术优势，在2009年全面收购阿海珐配电业
务之后，施耐德电气将法国配电工业的两大巨头的技术力量整合在一起，拥
有了更丰富全面的产品线和更强大的研发支持能力。

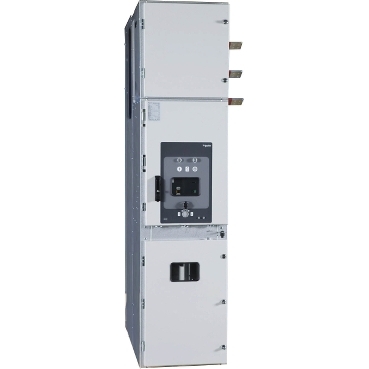

PIX550户内交流金属封闭开关设备（以下简称PIX550开关柜）是PIX旗下尺
寸非常小的应用于12kV三相交流50Hz单母线及单母线分段系统的成套配电
设备。PIX550具有防止带负荷推拉断路器手车、防止误分误合断路器、防止
接地开关处在闭合位置时关合断路器、防止误入带电隔室，防止在带电时误
合接地开关的“五防”联锁功能，配装施耐德电气的HVX户内中压固封式真
空断路器手车，是一种性能优越的配电设备。
PIX550的尺寸设计，为客户节省了大量的配电空间，主要用于商业及工业建
筑、房地产、数据中心及其他工业电网等有小型化需求的变电场所。
标准
本开关柜满足IEC62271-200, GB/T3906, DL/T404等标准要求。PIX550开
关柜外壳的防护等级为IP4X，当断路器室门打开，手车移开时，防护等级为
IP2X。
使用条件
正常使用条件
● 周围空气温度：上限+40°c，下限-25°C
● 海拔高度：设备安装场所的最大海拔高度1000m
● 环境温度：日平均相对湿度 不大于95% 月平均相对湿度 不大于90%
● 地震烈度不超过8度；
● 周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
● 无严重污秽及经常性的剧烈振动。严酷条件下的严酷度设计应满足1类要
求。
特殊工作条件
● 在超过GB/T3906和本技术条件规定的正常环境条件下使用时，由用户和
制造厂协商。
特性
额定电压 12 kV
工频耐压 42/48 kV
冲击电压 (BIL) 75/85 kV
额定频率 50 Hz
额定电流 up to 1250 A
额定峰值电流 80 kA
额定短时耐受电流 (4) 31,5 kA
内燃弧故障耐受能力 (1s) 31,5 kA
防护等级 4X IP
基本尺寸：550×1400×2250(mm)
工频耐压 42/48 kV
冲击电压 (BIL) 75/85 kV
额定频率 50 Hz
额定电流 up to 1250 A
额定峰值电流 80 kA
额定短时耐受电流 (4) 31,5 kA
内燃弧故障耐受能力 (1s) 31,5 kA
防护等级 4X IP
基本尺寸：550×1400×2250(mm)
优势
550mm，新时代的空间经济
单台尺寸为550*1400*2250mm
固封式断路器，保证小空间里的高质量
固封式HVX，让核心元件免受外部环境干扰
梅花触头结构，实现均衡接触与散热
严苛验证，安全可靠
1.1Ir温升试验
高低温试验-25°C-40°C
凝露试验-25°C-40°C
抗震试验
贴心设计，应用灵活
主母线最大电流为4000A
拼柜无需额外转接
单台尺寸为550*1400*2250mm
固封式断路器，保证小空间里的高质量
固封式HVX，让核心元件免受外部环境干扰
梅花触头结构，实现均衡接触与散热
严苛验证，安全可靠
1.1Ir温升试验
高低温试验-25°C-40°C
凝露试验-25°C-40°C
抗震试验
贴心设计，应用灵活
主母线最大电流为4000A
拼柜无需额外转接
应用
商业建筑、公共建筑、数据中心、基础设施、轻工业、电网配套、改造项目、E-house、隧道，港口设备，塔吊…
